Назначение

Аппарат предназначен для охлаждения воды общепромышленного назначения.

Диапазон работы по параметрам воздуха, поступающего на охлаждение градирни: температура +4…+45 ⁰С; относительная влажность до 100%.

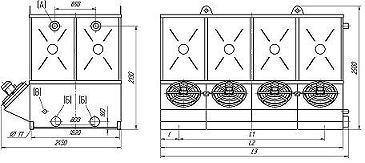

 Состав изделия

 Градирня состоит из следующих узлов:

-         корпус

-         узлы вентиляторов

-         теплообменный блок

-         ороситиель

-         каплеуловитель

Корпус представляет собой сборный  каркас, обшитый легкосъёмными панелями, на котором монтируются все узлы градирни. Одновременно корпус является напорной камерой для воздуха и служит поддоном для воды.

На корпусе крепятся осевые вентиляторы.

Вентиляторы установлены непосредственно на валах электродвигателей, питание которых осуществляется от сети 3-х фазного тока частотой 50 Гц, напряжением 220/380 В.

Климатическое исполнение двигателей – У2 или У3, степень защиты – JP44.

Степень защиты распаечных коробок  – JP54.

Теплообменный блок  и каплеуловитель состоят из жёсткого каркаса сваренного из оцинкованных уголков и полос, и полиэтиленовой объёмной сетчатой набивки (2 шт).

Ороситель представляет собой  два коллектора с отводами и установленными на них форсунками Ду 32х22. Форсунки представляют собой тангенциальные разбрызгивающие пластмассовые сопла.

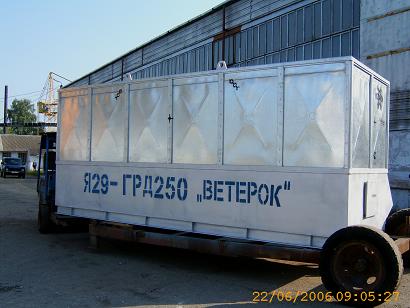

	Ещё фото градирни
	Технические характеристики градирен "Ветерок"
