Назначение

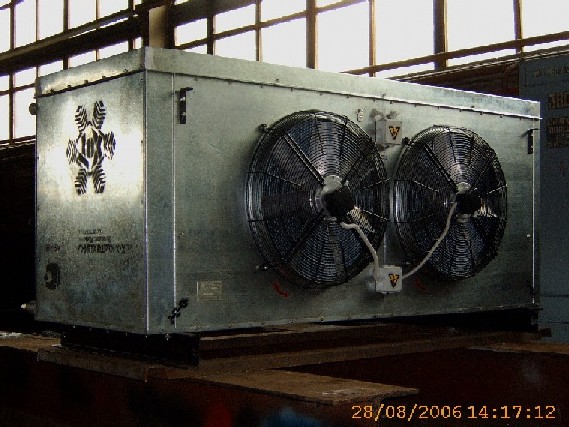

Воздухоохладители предназначены для создания и поддержания температурных режимов в холодильных камерах хранения скоропортящихся продуктов. На базе теплообменной поверхности, эффективность которой обусловлена геометрическими параметрами, разработан новый ряд горизонтальных воздухоохладителей, в которых поток холодного воздуха проходит через теплообменную батарею не изменяя своего направления. При этом создаётся подача холодного воздуха с высокими показателями длинны «свободной струи», обеспечивающая требуемый технологический процесс хранения и заморозки продукции. Данный тип аппаратов наиболее рационален при использовании его в холодильных камерах большой протяжённости и при создании технологического процесса глубокой (однофазной) заморозки. Возможность использовать разные геометрические параметры при изготовлении испарительных батарей (шаг рёбер, длина оребренной части труб, высота и глубина теплообменного блока), изменять количество вентиляторов и их размерность, позволили разработать ряд из модификаций аммиачных и рассольных горизонтальных воздухоохладителей типа Я29-ВОГ. На всех воздухоохладителях теплообменная поверхность обработана методом "горячего оцинкования" и применяются импортные малошумные вентиляторы с вращающимся статором.
Пример обозначения:
Я29-ВОГ-1К3-10-115
Я29-ВОГ-1,5М1-12-95
Я29-ВОГ-2Р2-16-200
Я29-ВОГ – воздухоохладитель аммиачный горизонтальный
1;1,5;2 – длина оребренной части теплообменного пучка 1000 мм,1500мм, 2000мм
К - вентилятор диаметром 400мм
М - вентилятор диаметром 630 мм
Р - вентилятор диаметром 800 мм
1;2;3 – количество вентиляторов
8; 10; 12; 16; 20 – шаг рёбер.
115; 95; 200 и т.д. – площадь теплообменной поверхности.
|
| |
|
|
|
|
