Дренажные ресиверы типов РД и РДВ
Предназначены для сбора и отделения жидкого хладагента в системах холодильных установок. Ресиверы выполняют роли дренажных, защитных или циркуляционных сосудов:
при использовании ресивера в качестве дренажного он применяется для сбора жидкого аммиака, удаляемого из охлаждающих приборов при их оттайке горячими парами хладагента,
при работе ресиверов в качестве защитных они обеспечивают "сухой" ход компрессора в безнасосных схемах и работают совместно с отделителями жидкости,
в качестве циркуляционных сосудов ресиверы дренажные используются в насосно-циркуляционных схемах.

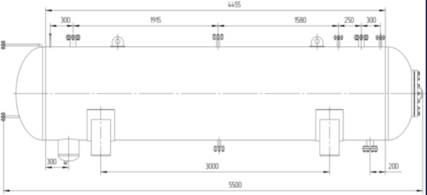

Ресиверы типа РД – горизонтальные, типа РДв –вертикальные.

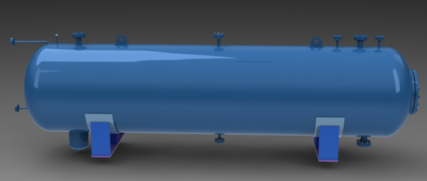

Ресиверы – цилиндрические сосуды с указателем уровня, манометром, предохранителем клапаном и вентилями.
Давление, МПа (кгс/см2)
Рабочее не более…………………………………………1,6 (16)
Испытания на прочность……………………………….. 2,0 (20)
Условное обозначение
Цифры перед буквами – вместимость, м3; Р – ресивер; Д – дренажный; В – вертикальный.
|
| |
|
|
|
|
