Отделители жидкости гравитационные типов ОЖ, ОЖв, ОЖм и ОЖг
Предназначены для улавливания капель жидкости, содержащихся в паре холодильного агента. При установке отделителей жидкости между испарительной системой и компрессором они защищают компрессор от опасного режима работы, который является следствием попадания в компрессор жидкости вместе с паром холодильного агента, и, осушая пар перед компрессором, обеспечивают приближение режима работы холодильной машины к расчётному.
Отделители жидкости могут быть использованы в качестве питающих сосудов в системе распределения жидкого хладагента по испарительным аппаратам.
В отделителях типа ОЖ дополнительно введён змеевик для циркуляции тёплого хладагента. Он предназначен для доиспарения жидкости, оставшейся в паре.
Хладагенты: R 717 и различные фреоны.

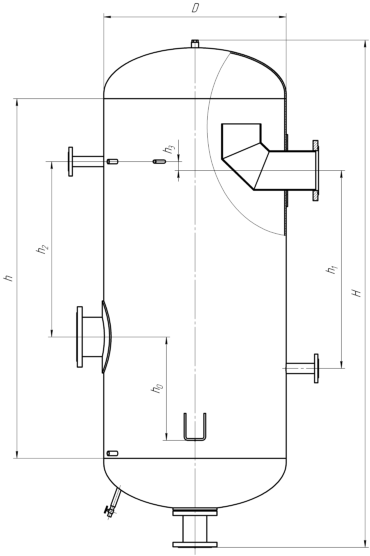

Отделители жидкости – вертикальные аппараты приваренными эллиптическими днищами. Отделение пара от частиц жидкости происходит в результате резкого изменения скорости и направления движения хладагента.
В отделителях могут быть предусмотрены змеевики с жидким хладагентом для подогрева застывшего масла.
Давление, МПа (кгс/см2) в аппаратах типов типов ОЖ, ОЖв,ОЖм и и ОЖг:
рабочее, не более…………………………………………………….1,6 (16)
испытания на прочность…………………………………………….2,0 (20)
В змеевиках аппаратов:
рабочее, не более…………………………………………………….2 (20)
испытания на прочность…………………………………………….2,7 (27)
Условное обозначение:
Цифры перед буквами –размер входного и выходного газовых патрубков мм; О - отделитель; Ж – жидкости; Г – условное обозначение исполнения; В – вертикальный, М - наличие змеевика для подогрева масла.
Колонка автоматизации уровня
Отделители жидкости могут комплектоваться колонкой автоматизации уровня. Она предназначена для контроля и автоматического поддержания уровня жидкого аммиака в отделителе жидкости типа ОЖ.
Исполнительным механизмом открытия и закрытия подачи жидкого аммиака является электромагнитный клапан, который в комплект поставки включается только по согласованию с заказчиком.
|
